    • 產品介紹

    防爆特殊型蓄電池單軌吊機車（永磁變頻一體機 ）主要由駕駛室 、一體機驅動部 、 電液控制車（含液壓系統 、 電氣控制系統及安全保護 ） 、 電源裝置（含鉛酸電池 ） 、速度保護小車 、承載小車 、拉桿 、起吊梁等組成。



    undefined

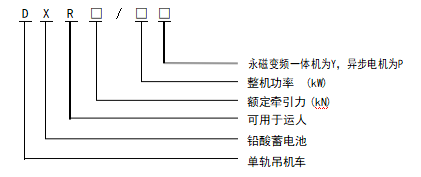

    型號表示

    undefined

    示例1：型號DXR308/132Y表示機車額定牽引力308kN，整機驅動電機總功率132kW電機驅動的防爆特殊型蓄電池單軌吊機車，可用于運人，電機為永磁變頻一體機。

    示例2：型號DX120/72P表示機車額定牽引車為120kN，整機驅動電機總功率72kW電機驅動的防爆特殊型蓄電池單軌吊機車，電機為異步電機。



    技術參數

    負載表


    防爆特殊型蓄 電池單軌 吊機車（永磁變頻一體機 ）負載對照表（單位：t）

    機車型號\坡度(    )

    5

    10

    15

    DX R140/60Y

    73

    38

    23

    DX R168/72Y

    80

    47

    29

    DX R196/84Y

    80

    56

    36

    DX R224/96Y

    80

    66

    42

    DX R252/108Y

    80

    74

    48

    DX R280/120Y

    80

    80

    54

    DX R308/132Y

    80

    80

    60

    注：表 中載重為機車安全載重(安全載重=起 吊梁 自重+貨物重量)


    性能參數表

    防爆特殊型蓄電池單軌吊機車（永磁變頻一體機 ）性能參數表

    項目/參數

    DXR140/60Y

    DXR168/72Y

    DXR196/84Y

    DXR224/96Y

    DXR252/108Y

    DXR280/120Y

    DXR308/132Y

    牽 引力 (kN)

    140

    168

    196

    224

    252

    280

    308

    機車功率(kW)

    60

    72

    84

    96

    108

    120

    132

    安全制動力(kN)

    210～280

    252～336

    294～392

    336～448

    378～504

    420～560

    462～616

    驅動部數量

    5

    6

    7

    8

    9

    10

    11

    制動器數量

    7

    8

    9

    10

    11

    12

    13

    最大速度（m/s）

    重載

    0.5


    空載

    2.0

    最大爬坡能力

    ( °)

    15

    超速保護限值

    (m/s)

    2.3

    機車轉彎半徑

    水平

    ≤4


    垂直

    ≤8

    軌道型號

    I140E/ I140V/ l140E（帶齒條）

    單驅動部牽引力

    (kN)

    28

    單驅動部制動力

    (kN)

    42～56

    單個電機功率

    6kW



    機車外形尺寸

    長(mm

    20800±100

    22500±100

    24200±100

    25900±100

    27600±100

    29300±100

    31000±100


    寬

    1020±20

    1020±20

    1020±20

    1020±20

    1020±20

    1020±20

    1020±20


    高

    1450±20

    1450±20

    1450±20

    1450±20

    1450±20

    1450±20

    1450±20

    自重(不含起 吊

    梁) (kg)

    13500

    15200

    16000

    16800

    18800

    20200

    21000

    蓄電池電源電壓

    DC336V

    泵站電機功率

    (kW)

    12

    減速機型號

    PW215

    充電機型號

    Z BC200/480
